Двутавровые сварные балки

Строительство металлоконструкций не обходится без свариваемых балок-двутавров. Из них создают каркасы зданий различного назначения: административных, сельскохозяйственных, производственных, коммерческих, жилых.

Процесс производства изделий имеет несколько этапов:

  1. Металл кроится на детали нужного размера.
  2. Кромки разделываются на специализированном станке.
  3. Полосы собираются на сборочном агрегате.

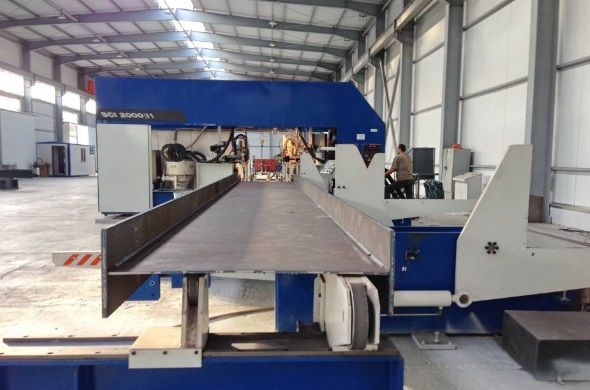

  4. На сварочном стане металлические детали соединяются сваркой.

Качество крепления и отсутствие пропусков контролируются лазером. После сварки детали правят на специальном оборудовании, фрезеруют и сверлят на 3-мерных аппаратах с ЧПУ. Готовая конструкция очищается под покраску дробеструйной установкой — разнонаправленным воздействием дробь удаляет с поверхности металлоизделия ржавчину, грязь, жир.

Сварные балки Двутавровые сварные балки

Преимущества для строительства и реконструкции зданий

  1. Сокращение веса деталей без потери их прочности.
  2. Возможность строить опоры экономичной конфигурации, сделать конструкцию легче, а ее фундамент — дешевле.
  3. Легкость в эксплуатации — пригодность для объектов с различной архитектурой.
  4. Доступная стоимость строений на каркасе из сварного двутавра.

Применение на объектах промышленного назначения

Двутавры выпускаются на конвейере, где автоматически режутся, собираются и свариваются под флюсом. Производственный процесс обеспечивает балкам полный провар, точные геометрические параметры и превосходный вид. Сварочный шов деталей контролируется ультразвуком.

Катаные балки 60Б — это катаные изделия максимальных габаритов, которые выпускаются на промышленном производстве. Поэтому для создания конструкций с более высокой несущей способностью и жесткостью, чем у прокатных изделий, сваривают стандартные. Сократить стоимость металлоизделий позволяют:

  • комбинирование стали разных марок — из более прочной выполняются более напряженные узлы, из металлоулеродистой — менее;
  • использование в сечении разнотипной стали для стенок и полок;
  • выполнение переменного сечения — сокращение веса до 10% и увеличение рентабельности проектов;
  • изготовление изделий с разрезами, перфорацией, отверстиями.

Номенклатура

Двутавровые балки различны по типоразмерам:

  • параллельнополочные;
  • широкополочные;
  • нормальные;
  • для подвесных конструкций;
  • скошеннополочные;
  • колонные;
  • усиливающие шахты.

Изделия стандартных типоразмеров с нормальными, широкими и колонными полками выпускаются из сталей С245, С255 с содержанием углерода и С345 (09Г2С) с низким легированием. Балочные швы регламентируются ГОСТ 23118-99 и СП 53-101-98, по типологии маркируются как С12(15/21) — согласно ГОСТ 8713-79.

По ГОСТ 26020-83 свариваются поясные швы у типовых прокатных изделий величиной 30-150, по ГОСТ 23118-99и СП 53-101-98 — у рядовых двутавровых, которые используются как колонны или при невысоких нагрузках. Типология шва в таких случаях соответствует ГОСТ 8713-79.

Стандартные прокатные балки величиной 30-150 регламентируются СТО АСЧМ 20-93.

При выполнении тавровых швов у усиленных, крановых, металлоизделий фаски разделываются, основание шва зачищается, и шов полностью проваривается согласно ГОСТ 23118-99, СП 53-101-98. В данном случае типология шва Т8 отвечает ГОСТ 8713-79.

Балки иных конструкций изготавливаются по ГОСТ 26020-83 и ТУ 0925-001-81769030-2007 для аналогичных модификаций, для не аналогов — по ГОСТ 23118-78 и СП 53-101.

Цены на двутавры

На весь листовой прокат по требованию клиентов мы предоставляем сертификат соответствия и качества продукции. Стоимость тонны балок-двутавров варьируется из-за переменных расценок на сырье и складывается из стоимости изготовления металлоизделий и самого металла.

Индивидуально определяется стоимость изготовления профиля с усечением, фланцевыми соединениями, перфорацией, из биметалла, с ребрами жесткости. Под заказ обрабатываются торцы балок, производится их дробеструйное очищение, грунтование.

Сортамент сварного двутавра

Обозначение

Размеры, мм

Теоретическая масса
1 м, кг

Количество метров в тонне

высота

ширина

толщина стенки

толщина полки

20К1

195

200

8

10

42,39

23,59

20К2

198

200

8

12

48,61

20,57

23К1

227

240

8

12

57,96

17,25

23К2

230

240

8

12

58,15

17,19

26К1

255

260

8

12

63,49

15,75

26К2

258

260

10

14

75,20

13,20

26К3

262

260

10

16

83,37

11,99

30К1

296

300

10

14

86,98

11,49

30К2

300

300

10

16

96,40

10,37

30К3

304

300

12

18

110,03

9,08

30Ш1

291

200

8,0

12

54,45

18,36

30Ш2

295

200

10

14

64,92

15,40

30Ш3

299

200

10

16

71,20

14,04

35Ш1

338

250

10

14

79,29

12,61

35Ш2

250

10

14

79,52

12,57



35Ш3

345

250

12

16

92,28

10,83

35К1

343

350

10

16

112,33

8,90

35К2

350

350

12

18

128,30

7,79

35К3

353

350

14

20

144,30

6,93

40К1

394

398

12

18

147,20

6,79

40К2

400

400

14

22

178,29

5,60

40К3

406

400

16

25

203,90

4,90

40Ш1

383

300

10

14

119,50

8,36

40Ш2

390

300

10

16

131,80

7,58

40Ш3

396

300

12

18

123,4

8,106

40Б1

396

200

8

12

61,61

16,23

40Б2

400

200

8

14

67,89

14,72

45Б1

446

200

8

12

64,75

15,44

45Б2

450

200

10

14

77,66

12,87

45БС1

444

200

8

12

64,06

15,6

45БС2

460

300

12

20

133,8

7,48

45Ш1

440

300

12

18

123,84

8,07

50Б1

492

200

10

12

74,99

13,33

50Б2

496

200

10

14

81,26

12,30

50Б3

500

200

10

16

87,54

11,42

50БС1

482

200

10

16

85,57

11,7

50БС2

482

300

12

16

117,8

8,49

50БС3

500

300

12

25

160,1

6,24

50БС4

510

300

14

30

190,8

5,24

50Ш1

482

300

12

16

118,32

8,45

50Ш2

487

300

16

18

142,43

7,02

50Ш3

493

300

16

20

152,10

6,57

50Ш4

499

300

18

25

182,20

5,49

55Б1

543

200

10

14

89,35

11,19

55Б2

547

200

10

16

91,23

10,96

55БС1

551

220

10

18

102,6

9,75

55БС2

547

200

10

16

90,67

11,0

60Б1

596

200

10

16

95,08

10,51

60Б2

600

200

12

18

110,65

9,03

60БС1

577

240

12

16

111,6

8,96

60БС2

585

240

12

20

126,7

7,89

60БС3

585

320

12

20

151,8

6,59

60БС4

595

320

14

25

185,5

5,39

60БС5

605

320

16

30

219,2

4,56

60Ш1

582

300

12

18

137,22

7,28

60Ш2

589

300

16

20

164,16

6,09

70Б1

691

260

12

16

127,96

7,81

70Б2

697

260

14

20

154,85

6,45

70БС

693

230

12

16

120,61

8,29

70БС1

685

260

12

20

142,4

7,02

70БС2

685

320

14

20

171,4

5,84

70БС3

695

320

14

25

196,5

5,09

70БС4

705

320

16

30

231,7

4,32

70БС5

725

320

20

40

302,2

3,31

70БС6

692

230

12

16

119,9

8,34

70Ш1

692

300

14

20

166,86

5,99

80Ш1

782

300

14

18

167,77

5,96

80Б1

791

280

14

18

206,50

4,84

80Б2

798

280

14

20

218,12

4,58

80БС1

791

280

14

18

162,1

6,17

80БС2

815

300

18

30

248,0

4,03

90Ш1

881

300

16

20

200,83

4,97

90БС1

895

300

16

20

201,6

4,96

90БС2

927

300

16

36

276,9

3,61

100БС1

995

320

16

25

244,3

4,09

100Ш1

990

320

16

22

292,16

3,42

100БС2

1005

320

16

30

269,4

3,71

100БС3

1017

320

20

36

329,2

3,04

120БС1

1280

400

12

20

242,4

4,13

120БС2

1280

450

14

20

277,6

3,60

140БС1

1440

400

12

20

257,5

3,88

140БС2

1440

450

12

20

273,2

3,66

140БС3

1450

500

14

25

350,1

2,86

160 БС1

1568

600

12

16

323,43

3,09

160 БС2

1576

650

12

20

384,69

2,06

160 БС3

1572

700

14

25

480.86

2,08

180 БС1

1772

600

14

25

498,82

2,00

180 БС2

1768

700

16

25

543,72

1,84

180 БС3

1760

800

20

30

692,31

1,44

200 БС1

1960

800

20

30

741,29

1,35

200 БС2

1950

800

25

40

963,35

1,04

200 БС3

1940

800

30

50

1183,78

0,84

Приобрести сварные двутавры любого типоразмера вы можете в ООО «ТД «МегаСталь», обратившись по телефону +7 (800) 222-11-82 или отправив сообщение в форме обратной связи.
